Beim Biegen von Blech muss man vor allem auf das Materialverhalten, den minimalen Biegeradius, die Blechdicke, die Rückfederung sowie die präzise Werkzeug- und Verfahrensauswahl achten. Die kanten- und biegegerechte Konstruktion entscheidet darüber, ob ein Bauteil rissfrei, maßhaltig und wirtschaftlich gefertigt werden kann. In diesem Praxis-Ratgeber erfahren Sie, welche technischen Grenzwerte beim Blechbiegen gelten, wie Sie häufige Fertigungsfehler vermeiden und wie moderne CNC-Technologie höchste Wiederholgenauigkeit gewährleistet.
Was passiert beim Biegen von Blech?
Beim Biegen von Blech wird das Werkstoffgefüge entlang einer Biegelinie durch eine gezielte Einwirkung von Biegekräften dauerhaft und plastisch umgeformt. Während des Biegevorgangs entsteht auf der Werkstückaußenseite eine Zugspannung, die das Material streckt, während auf der Werkstückinnenseite eine Druckspannung das Material staucht.
Zwischen der gezogenen Außenfaser und der gestauchten Innenfaser liegt die sogenannte neutrale Faser. Diese Schicht verändert während der Biegeumformung ihre Länge nahezu nicht. Um das Werkstück präzise auf das gewünschte Fertigmaß zu biegen, muss die angewendete Kraft die Elastizitätsgrenze des jeweiligen Werkstoffs überschreiten. Wird diese Grenze nicht erreicht, federt das Blech nach dem Entlasten vollständig in seine Ursprungsform zurück. Bei korrekter Auslegung bleibt die plastische Verformung dauerhaft erhalten.
Welches Material lässt sich biegen — und bis zu welcher Dicke?
Die Biegbarkeit eines metallischen Werkstoffs hängt primär von seiner Duktilität, Zugfestigkeit und Materialstärke ab. Nicht jedes Metall reagiert identisch auf plastische Umformkräfte, weshalb die Biegeparameter exakt an die Legierung angepasst werden müssen.
Baustahl weist eine hohe Duktilität auf und lässt sich besonders gut sowie kostengünstig umformen. Edelstahl hingegen besitzt eine deutlich höhere Festigkeit und Neigung zur Kaltverfestigung, weshalb stärkere Biegekräfte und größere Biegeradien erforderlich sind. Aluminium bietet eine hervorragende Formbarkeit, neigt jedoch bei zu kleinen Radien zur Rissbildung an der Außenseite und erfordert oberflächenschonende Werkzeuge.
Beim Präzisionsbiegen richten sich die maximal verarbeitbaren Materialstärken nach den Leistungsgrenzen der eingesetzten Biegemaschinen. Auf den modernen CNC-Anlagen im Kooperationsmodell von JOTKEL gelten für die unterschiedlichen Werkstoffe spezifische Grenzwerte:
- Baustahl (z. B. ST 37): Blechdicken von 0,5 mm bis maximal 2,5 mm.
- Edelstahl: Blechdicken von 0,5 mm bis maximal 1,8 mm.
- Aluminium: Blechdicken von 0,5 mm bis maximal 3,5 mm.
Werkstoffvergleich beim Blechbiegen
Die folgende Tabelle gibt einen Überblick über das Verhalten der gängigsten Werkstoffe beim Biegen sowie die entsprechenden Einsatzparameter:
| Werkstoff | Biegbarkeit / Duktilität | Rückfederung | Benötigte Presskraft | Hinweis |
| Baustahl (ST 37) | Sehr hoch; einfache plastische Umformung | Gering bis mittel | Normal | Optimal für allgemeine Gehäuse- und Maschinenbauteile; max. Blechdicke 2,5 mm. |
| Edelstahl | Mittel; hohe Neigung zur Kaltverfestigung | Hoch | Sehr hoch | Erfordert größere Biegeradien und präzise Federungskompensation; max. Blechdicke 1,8 mm. |
| Aluminium | Hoch; Schutz vor Anrissen nötig | Mittel | Gering bis mittel | Empfindliche Oberfläche; Schutzfolien oder spezialisierte Werkzeuge nutzen; max. Blechdicke 3,5 mm. |
Warum ist der Biegeradius so wichtig?
Der Biegeradius bestimmt maßgeblich die strukturelle Integrität des Bauteils, da ein zu kleiner Radius zu Werkstoffrissen auf der Zugseite führt. Wird der minimal zulässige Biegeradius unterschritten, übersteigen die Zugspannungen an der Außenkante die Umformgrenze des Metalls.
Als bewährte Faustregel für das rissfreie Biegen gilt: Der minimale Außenradius des gebogenen Werkstücks sollte das 1,5- bis 2-fache der Blechdicke betragen. Ein größerer Biegeradius verteilt die Spannungen gleichmäßiger über die Biegezone und verhindert Gefügeschädigungen.
Zudem beeinflusst die Lage der Biegelinie relativ zur Walzrichtung des Blechs die Biegbarkeit. Biegen quer zur Walzrichtung erlaubt kleinere Radien, während Biegen parallel zur Walzrichtung das Rissrisiko erhöht. In der kanten- und biegegerechten Konstruktion wird der Biegeradius direkt in den CAD-Daten berücksichtigt, um den genauen Korrekturwert (K-Faktor) für die Zuschnittsermittlung zu berechnen.
Was ist Rückfederung — und wie wird sie kompensiert?
Die Rückfederung ist das elastische Wiederaufspringen des Blechs nach dem Zurückziehen des Biegewerkzeugs. Da jede plastische Umformung stets von einem elastischen Verformungsanteil begleitet wird, entspannt sich das Material nach dem Biegevorgang um einige Grad.
Der Winkel der Rückfederung hängt von der Streckgrenze des Werkstoffs, der Blechdicke, dem Biegeradius und dem gewählten Biegeverfahren ab. Hochfeste Stähle und Edelstahl weisen eine deutlich stärkere Rückfederung auf als weicher Baustahl.
Um den gewünschten Sollwinkel präzise zu erreichen, muss das Blech überbogen werden. Moderne CNC-Abkantpressen und Biegemaschinen kompensieren die Rückfederung vollautomatisch. Sensorgestützte Winkelmesssysteme erfassen die Ist-Geometrie während des Biegens in Echtzeit und passen den Zustellweg des Stempels dynamisch an. Dadurch bleibt die Maßhaltigkeit über die gesamte Fertigungsserie hinweg konstant.
Welches Biegeverfahren ist das richtige?
Das optimale Biegeverfahren richtet sich nach der geforderten Geometrie, der Stückzahl, den Toleranzen und der Oberflächenqualität des Werkstücks. In der industriellen Praxis unterscheidet man im Wesentlichen zwischen dem Gesenkbiegen (mit den Varianten Freibiegen und Prägebiegen) und dem Schwenkbiegen.

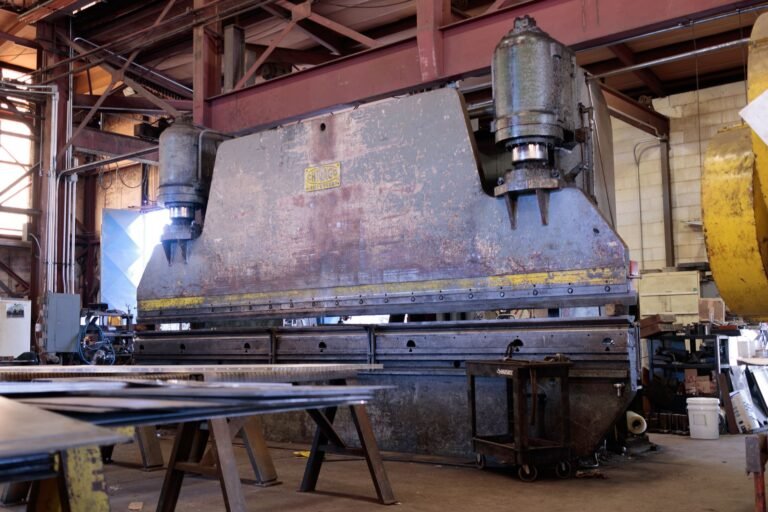

Beim Gesenkbiegen auf einer Abkantpresse wird das Blech durch einen Stempel (Oberwerkzeug) in eine V-förmige Matrize (Unterwerkzeug) gedrückt. Beim Freibiegen berührt das Blech die Matrize nur an den zwei Oberkanten; der Biegewinkel wird flexibel über die Eintauchtiefe des Stempels gesteuert. Beim Prägebiegen wird das Werkzeug mit hoher Kraft vollständig in die Matrize gepresst, was die Rückfederung minimiert, aber höhere Maschinenkräfte erfordert.
Beim Schwenkbiegen hingegen wird das Blech zwischen einer Ober- und Unterwange eingespannt. Eine schwenkbare Biegetool-Wange führt eine Rotationsbewegung um die Biegelinie aus und formt den Schenkel hoch. Dieses Verfahren eignet sich hervorragend für großflächige Bleche sowie empfindliche Oberflächen, da kaum Relativbewegungen zwischen Werkzeug und Blech entstehen.
Biegeverfahren im Vergleich
Die folgende Übersicht vergleicht die gängigen Verfahren zur Blechumformung:
| Verfahren | Prinzip | Genauigkeit | Typische Anwendung |
| Freibiegen (Gesenkbiegen) | Stempel drückt Blech ohne Bodenkontakt in V-Matrize | Hoch (flexibel über CNC-Steuerung) | Universelle Blechteile, variierende Winkel, Prototypen und Serien |
| Prägebiegen (Gesenkbiegen) | Blech wird formschlüssig mit hoher Kraft gepresst | Sehr hoch (minimale Rückfederung) | Enge Radien, dünne Bleche, sehr hohe Winkelgenauigkeit |
| Schwenkbiegen | Einspannen des Blechs; Biegebalken führt Rotationsbewegung aus | Extrem hoch bei Blechkästen | Fassadenelemente, Schaltschränke, Verkleidungen, großflächige Gehäuse |
Was ist bei der Konstruktion zu beachten? (Blechgerechtes Design)
Eine biegegerechte Konstruktion reduziert die Fertigungskosten und verhindert Ausschuss bereits im Entwicklungsstadium. Entwickler und Konstrukteure sollten grundlegende Geometrieregeln einhalten, um Werkzeugkollisionen und Materialverzug zu vermeiden.
Wichtige Richtlinien für das blechgerechte Konstruieren:
- Mindestschenkellänge einhalten: Der gebogene Schenkel muss ausreichend lang sein, um sicher auf den Schultern der V-Matrize aufzuliegen. Als Richtwert gilt eine Mindestschenkellänge von etwa 4 × Blechdicke.
- Abstand von Bohrungen und Ausklinkungen: Löcher, Schlitze oder Aussparungen dürfen nicht zu nahe an der Biegelinie liegen, da sie sonst während des Umformvorgangs verzerren. Der Mindestabstand zwischen Lochkante und Biegekante sollte mindestens das 2- bis 3-fache der Blechdicke betragen.
- Freischneidungen vorsehen: Bei Biegekanten, die an eine angrenzende Blechfläche stoßen, müssen Eckenfreistellungen (Freischnitte) eingeplant werden, um unerwünschtes Einreißen an den Ecken zu verhindern.
- Einheitliche Biegeradien: Nutzen Sie nach Möglichkeit denselben Biegeradius für alle Biegungen eines Bauteils. Das spart Werkzeugwechsel und senkt die Rüstzeiten signifikant.
- Kollisionsprüfung: Berücksichtigen Sie die geometrische Abfolge der Biegungen, damit bereits umgebogene Schenkel nicht mit den Werkzeugen oder Maschinenteilen kollidieren.
Blechbiegen bei JOTKEL — Präzision auf CNC-Anlagen
Herausragende Qualität beim Biegen erfordert hochmoderne Maschinentechnik und langjährige fertigungstechnische Expertise. CNC-Blechbiegen bei JOTKEL verbindet automatisierte Hochleistungs-Biegemaschinen mit strenger Qualitätskontrolle für Kunden aus Automobilbau, Maschinenbau und Energietechnik.
Die Kombination aus präzisem Laserstrahlschneiden für perfekte Zuschnittskanten und hochgenauen Biegemaschinen ermöglicht die effiziente Realisierung komplexer Blechkomponenten. Der moderne Maschinenpark umfasst unter anderem EHT-Abkantpressen, DURMA-Abkantpressen sowie hochflexible FASTI-Blechbiegemaschinen, die über leistungsfähige NC-Steuerungen vom Typ Siemens Sinumerik 840D geführt werden.
Technische Spezifikationen und Fertigungsgrenzen bei JOTKEL:
- Biegelänge: Maximale Biegelänge von 2150 mm; minimale Biegelänge zwischen den Seitenbiegungen 350 mm.
- Bauteilabmessungen: Werkstücklänge von 350 mm bis 2450 mm; Werkstückbreite von 180 mm bis 1500 mm (Mindestbreite zwischen Seitenbiegungen: 160 mm).
- Maximale Bauteildiagonale: 3000 mm.
- Biegegeometrie: Maximale Biegehöhe von 200 mm; maximale negative Rückbiegung von 55 mm.
- Biegewinkel: Flexibler Winkelbereich von −135° bis +135°.
- Anzahl der Biegungen: Unbegrenzt pro Werkstück.
- Verarbeitbare Blechdicken: 0,5 mm bis 2,5 mm bei Baustahl (ST 37), bis 1,8 mm bei Edelstahl und bis 3,5 mm bei Aluminium.
Durch den Einsatz modernster CNC-Steuerungen werden sämtliche Biegeparameter exakt eingehalten, wodurch eine exzellente Wiederholgenauigkeit von Prototypen bis hin zu Großserien garantiert ist.
Fazit & Sie suchen einen zuverlässigen Partner für Blechbiegen?
Das Biegen von Blech erfordert ein fundiertes Zusammenspiel aus werkstoffkundlichem Wissen, biegegerechter Konstruktion und moderner Maschinentechnik. Wenn Materialgrenzen, Biegeradien und Rückfederung bereits bei der Planung berücksichtigt werden, lassen sich selbst hochkomplexe Bauteile in erstklassiger Präzision wirtschaftlich herstellen.
Suchen Sie einen erfahrenen Partner für die Verwirklichung Ihrer Blechkomponenten? Nutzen Sie die Expertise und Leistungsfähigkeit der CNC-Anlagen im Kooperationsmodell von JOTKEL. Nehmen Sie noch heute Kontakt mit unseren Fachexperten auf und fordern Sie Ihr individuelles Angebot an!
