Kapillarbrechende Schicht: Funktion und Aufbau erklärt

Wer ein Haus baut oder einen Keller saniert, stößt früher oder später auf den Begriff „kapillarbrechende Schicht“. Klingt technisch, ist aber eine einfache und wirkungsvolle Maßnahme gegen Feuchtigkeit von unten. Und die wird gern unterschätzt, was später teuer werden kann.

Dieser Ratgeber erklärt dir, was hinter der Kapillarwirkung steckt, welche Materialien du brauchst, wie der Einbau abläuft und was passiert, wenn du auf diese Schicht verzichtest.

Was ist Kapillarwirkung und warum ist sie ein Problem?

Kapillarwirkung beschreibt die Fähigkeit von Flüssigkeiten, entgegen der Schwerkraft durch enge Hohlräume aufzusteigen. Du kennst das vom Papiertaschentuch, das Wasser aufsaugt, oder vom Docht einer Kerze. Im Boden passiert genau das Gleiche: Wasser steigt durch feine Poren und Kapillare im Erdreich nach oben.

Das Erdreich unter und neben einem Gebäude enthält immer eine gewisse Restfeuchte, selbst wenn es oberflächlich trocken wirkt. Diese Feuchtigkeit wandert durch Kapillarwirkung aufwärts und kann in die Bodenplatte, den Estrich oder die Kellerwände eindringen. Das Ergebnis sind feuchte Böden, Schimmelbildung, Salzausblühungen und im schlimmsten Fall strukturelle Schäden.

Eine kapillarbrechende Schicht unterbricht genau diesen Weg. Sie besteht aus grobkörnigem Material, dessen Hohlräume zu groß sind, als dass Wasser durch Kapillarwirkung aufsteigen könnte. Das Wasser bleibt unten, die Konstruktion darüber bleibt trocken.

Was ist eine kapillarbrechende Schicht?

Eine kapillarbrechende Schicht ist eine Lage aus grobem, feinanteilfreiem Schüttmaterial, die zwischen dem gewachsenen Erdreich und der Bodenplatte eingebaut wird. Sie wirkt wie eine Barriere gegen aufsteigende Bodenfeuchte, ohne dass Wasser aktiv abgedichtet werden muss.

Der entscheidende Punkt ist die Korngröße. Das Material muss groß genug sein, damit die Hohlräume zwischen den Körnern keine Kapillarwirkung mehr entwickeln können. Als Faustregel gilt: Ab einer Korngröße von 8 mm ist die Kapillarwirkung so gering, dass sie vernachlässigt werden kann. Praxisbewährt ist ein Kornspektrum zwischen 8 und 32 mm.

Wichtig: Das Material darf keinen oder nur sehr geringen Feinanteil enthalten. Feinkörnige Beimischungen füllen die Hohlräume und reaktivieren die Kapillarwirkung. Das wäre kontraproduktiv.

Geeignete Materialien im Überblick

Für die kapillarbrechende Schicht kommen verschiedene Materialien infrage. Jedes hat seine Vor- und Nachteile.

Kies (Rundkorn, 8–32 mm)

Kies ist das am häufigsten verwendete Material. Er ist günstig, überall verfügbar und lässt sich gut verdichten. Rundkörner aus natürlichem Kiesvorkommen sind besonders gängig. Wichtig ist, dass du gewaschen lieferst – ungewaschener Kies enthält oft zu viele Feinanteile.

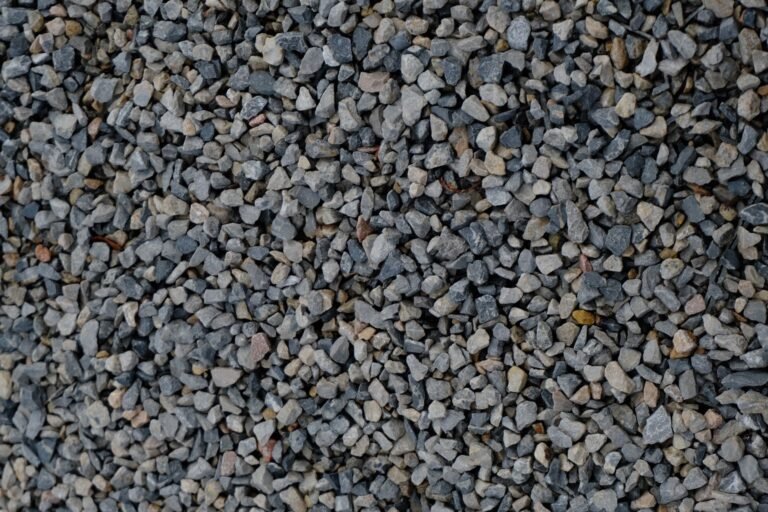

Schotter (Brechkorn, 8–32 mm)

Schotter besteht aus gebrochenem Stein, hat also kantige Körner. Er verzahnt sich beim Verdichten besser als runder Kies, was die Tragfähigkeit erhöht. Ein guter Wert unter Bodenplatten mit höherer Last. Etwas teurer als Kies, aber robuster.

Splitt (2–8 mm oder 8–16 mm)

Splitt eignet sich nur dann, wenn die Fraktion ausreichend groß ist. Feiner Splitt unter 8 mm ist für kapillarbrechende Zwecke nicht geeignet, weil er noch Kapillarwirkung entwickeln kann. Grobkörniger Splitt ab 8 mm ist verwendbar, wird aber seltener eingesetzt als Kies oder Schotter.

Blähton (8–25 mm)

Blähton ist ein gebrannter Tonzuschlagstoff mit sehr geringem Gewicht und guter Wärmedämmwirkung. Er eignet sich besonders für Kellerböden, wo eine zusätzliche Dämmebene gewünscht wird. Blähton ist teurer als Kies, dafür leichter zu verarbeiten und formstabiler. Besonders bei der nachträglichen Kellersanierung ist er wegen des geringen Gewichts beliebt.

Schichtdicke und Einbauort

Mindestdicke 15 cm, besser 20 cm

Die DIN 18195 (Bauwerksabdichtungen) empfiehlt eine Mindestschichtdicke von 15 cm. In der Praxis hat sich 20 cm als guter Standard etabliert, weil dadurch auch leichte Unebenheiten im Planum ausgeglichen werden und die kapillarbrechende Wirkung zuverlässiger ist. Bei höherem Grundwasserstand oder starkem Wasserdruck sollte die Schicht in Kombination mit einer Flächenabdichtung ausgeführt werden.

Wo wird die Schicht eingebaut?

Die kapillarbrechende Schicht kommt an folgenden Stellen zum Einsatz:

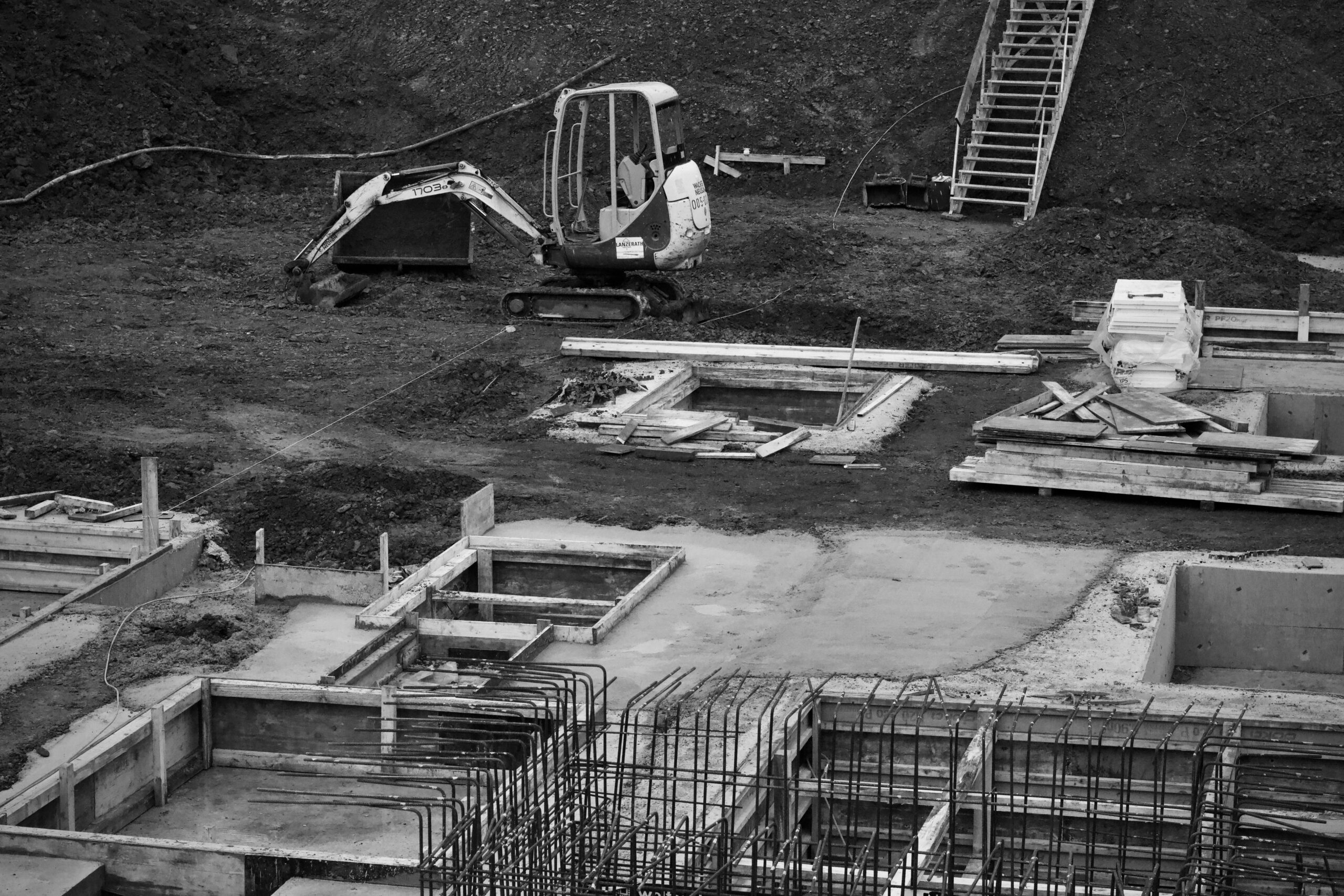

• Unter der Bodenplatte beim Neubau: Der klassische Anwendungsfall. Direkt auf dem verdichteten Planum, bevor die Sauberkeitsschicht und die Bodenplatte folgen.
• Unter dem Kellerboden: Bei Kellerräumen, die trocken bleiben sollen, wird sie zwischen Erdreich und Kellerbodenplatte eingebaut.
• Im Erdreich bei Drainagen: Rund um ein Gebäude als Teil des Drainagesystems, kombiniert mit einem Drainagerohr und einer Filterfolie.
• Unter Terrassen und Gehwegplatten: Auch bei erdberührenden Außenflächen hilft die Schicht, Frostschäden und Feuchtigkeitsaufstieg zu verhindern.

Wenn du mehr über Leitungen unter der Bodenplatte wissen willst, findest du dazu einen separaten Ratgeber, der erklärt, wie Rohre und Leitungen fachgerecht unter Bodenplatten verlegt werden.

Einbau Schritt für Schritt

Der Einbau einer kapillarbrechenden Schicht ist kein Hexenwerk, aber auf die Details kommt es an. So geht das in der Praxis.

Schritt 1: Planum herstellen und verdichten

Zuerst wird der Boden auf die gewünschte Höhe ausgehoben und sorgfältig verdichtet. Das Planum muss eben und tragfähig sein. Lockere Stellen oder Mulden können später zu Setzungen führen. Verwende dafür eine Rüttelplatte oder einen Stampfer, je nach Fläche.

Schritt 2: Material einbringen

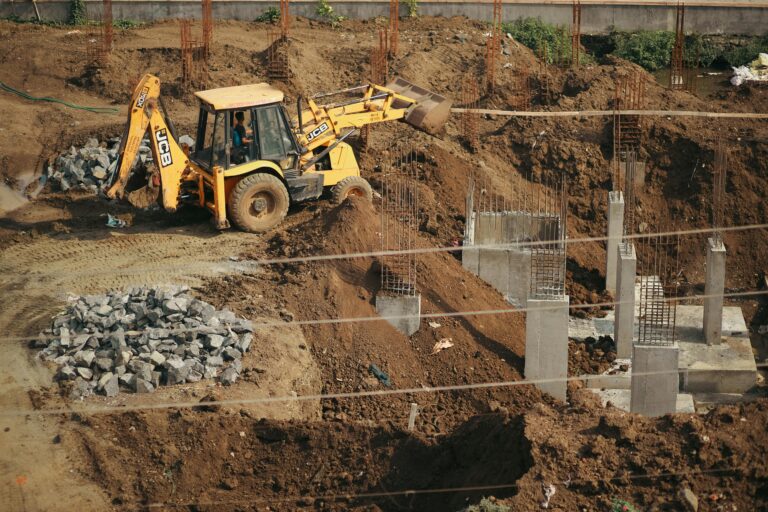

Das Kies- oder Schottermaterial wird gleichmäßig auf dem Planum verteilt. Bei größeren Flächen empfiehlt sich ein Radlader oder Bagger für das Einbringen. Für kleinere Flächen reicht ein Schubkarren und eine Schaufel. Achte darauf, dass das Material trocken und frei von Feinanteilen ist.

Schritt 3: Schicht verdichten

Die Schicht wird lagenweise verdichtet: Maximal 15 cm pro Lage einbauen und dann mit der Rüttelplatte überfahren. Wenn du 20 cm Gesamtdicke anstrebst, machst du also zwei Lagen à 10 cm und verdichtest jede einzeln. So verhinderst du Hohlräume, die später zu Setzungen führen könnten.

Schritt 4: Sauberkeitsschicht aufbringen

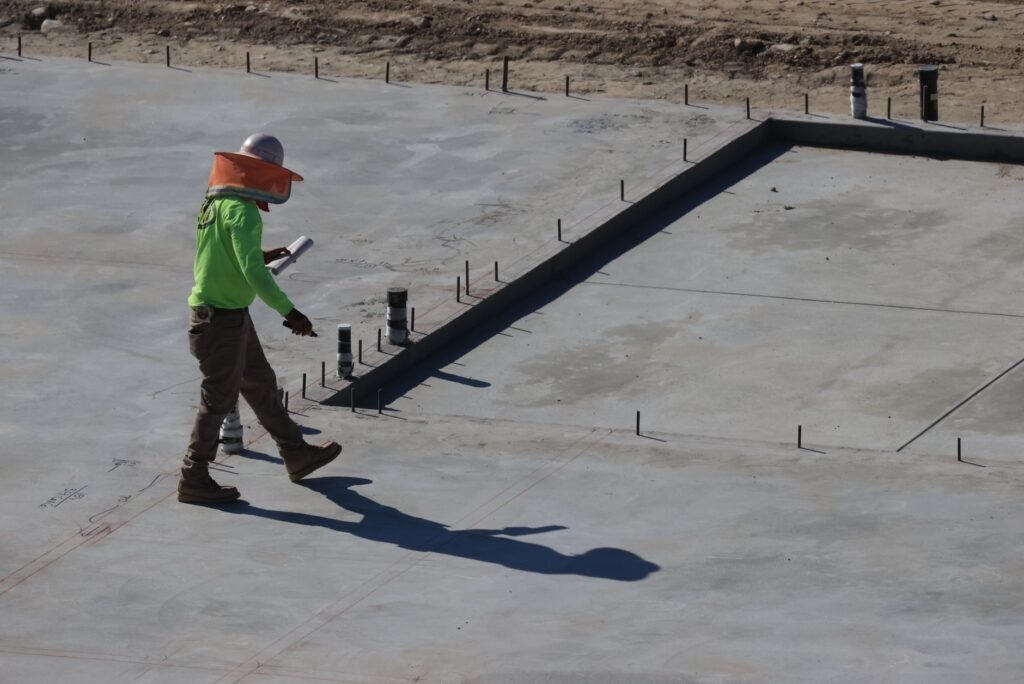

Über der kapillarbrechenden Schicht folgt in der Regel eine Sauberkeitsschicht aus Magerbeton (ca. 5–10 cm), auf der die Abdichtung und die Bewehrung für die Bodenplatte liegen. Die Sauberkeitsschicht schützt die Abdichtung vor scharfen Kiesspitzen und bietet einen sauberen Untergrund zum Arbeiten.

Schritt 5: Abdichtung aufbringen

Über der Sauberkeitsschicht kommt eine Flächenabdichtung, meistens Bitumenbahnen oder eine Folie. Diese dichtet gegen drückendes oder stauendes Wasser ab. Die kapillarbrechende Schicht und die Abdichtung arbeiten zusammen: Die Schicht verhindert den kapillaren Aufstieg, die Abdichtung schützt vor hydrostatischem Druck.

Kombination mit Abdichtung und Drainage

Eine kapillarbrechende Schicht ist kein Ersatz für eine ordentliche Abdichtung. Sie ergänzt diese, kann sie aber nicht ersetzen. Das Zusammenspiel der drei Ebenen sieht so aus:

• Kapillarbrechende Schicht: Verhindert aufsteigendes Kapillarwasser.
• Flächenabdichtung: Schützt vor drückendem und stauendem Wasser.
• Drainage: Leitet Wasser aktiv vom Gebäude weg, reduziert den Wasserdruck auf die Abdichtung.

Bei normaler Bodenfeuchtigkeit (WU-Beanspruchungsklasse W1-E nach DIN 18533) reicht meist die kapillarbrechende Schicht plus eine einfache Abdichtung. Bei wasserdruckbelasteten Bauteilen (zum Beispiel hoher Grundwasserstand) brauchst du zusätzlich eine Drainage und eine aufwändigere, druckwasserdichte Abdichtung.

Wie Schwitzwasser durch Kondensation entsteht und was man dagegen tun kann, ist übrigens ein verwandtes Thema: Auch dort geht es darum, Feuchtigkeitspfade zu unterbrechen.

Was passiert ohne kapillarbrechende Schicht?

Das lässt sich klar beantworten: Ohne diese Schicht steigt Bodenfeuchte durch die Bodenplatte und den Estrich auf. Das passiert langsam, über Monate und Jahre, und macht sich erst durch Flecken, muffigen Geruch und schließlich durch Schimmel bemerkbar.

Die typischen Schadensbilder sind:

• Feuchte Flecken auf dem Estrich oder Bodenbelag
• Schimmelbildung an Wand-Boden-Anschlüssen
• Aufquellen von Parkettböden oder Laminat
• Salzausblühungen (Effloreszenzen) an Betonoberflächen
• Schimmel im Keller und Feuchtigkeitsschäden an Lagerungsgütern

Die Sanierung ist aufwändig und teuer. Im schlimmsten Fall muss der komplette Bodenaufbau erneuert werden, einschließlich Estrich, Dämmung und Bodenbelag. Das kostet schnell mehrere tausend Euro.

Normen und Vorschriften

Die kapillarbrechende Schicht ist in der deutschen Norm DIN 18195 „Bauwerksabdichtungen“ geregelt. Diese Norm beschreibt die Anforderungen an Abdichtungen erdberührender Bauteile und definiert, wann eine kapillarbrechende Schicht erforderlich ist und wie sie auszuführen ist.

Seit 2017 ist die DIN 18195 teilweise in die neue Normenreihe DIN 18531 bis 18535 aufgegangen, wobei DIN 18533 für erdberührende Bauteile zuständig ist. Für die Baupraxis gilt: Wenn du einen Neubau planst oder einen Keller sanierst, sollte die Ausführung der kapillarbrechenden Schicht im Leistungsverzeichnis des Bauunternehmers klar definiert sein.

Achte darauf, dass Material, Schichtdicke und Verdichtungsgrad im Bauprotokoll dokumentiert werden. Das kann bei späteren Feuchtigkeitsproblemen wichtig sein, um Gewährleistungsansprüche geltend zu machen.

Einen guten Überblick über nachhaltige Baustoffe im Hausbau findest du in einem weiteren Artikel auf dieser Seite, der zeigt, wie du Materialentscheidungen auch unter ökologischen Gesichtspunkten treffen kannst.

Kosten der kapillarbrechenden Schicht

Die Kosten hängen vom gewählten Material, der Fläche und dem Einbauaufwand ab. Als Orientierung kannst du mit folgenden Werten rechnen:

• Kies (8–32 mm), lose geliefert: 25 bis 45 Euro pro Tonne, was bei 20 cm Schichtdicke und einer Dichte von ca. 1,7 t/m³ etwa 9 bis 15 Euro pro m² Material ergibt.
• Schotter: Ähnlich wie Kies, je nach Region und Lieferant leicht unterschiedlich.
• Blähton: 50 bis 120 Euro pro m² je nach Schichtdicke und Material.
• Einbau durch Fachbetrieb (inkl. Verdichten): 5 bis 15 Euro pro m².

Gesamtkosten für Material und Einbau liegen bei Kies oder Schotter im Bereich von 15 bis 30 Euro pro m². Blähton kommt auf 60 bis 130 Euro pro m². Bei einer typischen Bodenplatte von 100 m² bedeutet das Gesamtkosten zwischen 1.500 und 3.000 Euro für eine Kies- oder Schotterausführung.

Das klingt nach einer kleinen Investition im Verhältnis zum Gesamtbaukosten. Und im Vergleich zu einer aufwändigen Kellersanierung ist es das auch.

Praxistipps für den Einbau

• Material vorab prüfen: Lass dir vom Lieferanten einen Korngrößennachweis geben. Nur Material mit maximal 5 % Feinanteil unter 0,063 mm ist geeignet.
• Auf das Planum achten: Ein sorgfältig vorbereitetes und verdichtetes Planum ist die Basis. Loose Stellen sollten ausgetauscht oder stabilisiert werden.
• Lagenweise verdichten: Nie mehr als 15 cm pro Lage aufschütten und verdichten. Das verhindert Setzungen.
• Filterfolie in Betracht ziehen: Zwischen Planum und kapillarbrechender Schicht kann eine Filterfolie (Geotextil) sinnvoll sein, um das Einmischen von Feinanteilen aus dem Untergrund zu verhindern.
• Ausführung dokumentieren: Schichtdicke, Material und Verdichtungsgrad im Bautagebuch festhalten. Das ist wichtig für Gewährleistungsansprüche.
• Bei Grundwassernähe: Einen Fachplaner hinzuziehen. Bei hohem Grundwasserstand reicht eine kapillarbrechende Schicht allein nicht aus.

Wenn du außerdem überlegst, wie du das Spritzwasser am Hauseck ohne aufwändige Randsteine kontrollieren kannst, findest du dort hilfreiche Lösungen für den Feuchteschutz rund ums Haus.

Fazit

Die kapillarbrechende Schicht ist eine einfache, aber unverzichtbare Maßnahme beim Hausbau. Sie kostet verhältnismäßig wenig, schützt aber effektiv vor aufsteigender Bodenfeuchte, die langfristig zu erheblichen Schäden führen kann. Mit dem richtigen Material (Kies oder Schotter, Körnung 8–32 mm, feinanteilfrei), der richtigen Schichtdicke (mindestens 15, besser 20 cm) und dem sachgemäßen Einbau in Lagen bist du auf der sicheren Seite.

Lass die Schicht immer durch einen Fachbetrieb einbauen oder kontrollieren und dokumentiere die Ausführung. Als Ergänzung zur Flächenabdichtung und gegebenenfalls zur Drainage hast du damit ein zuverlässiges System gegen Feuchtigkeit von unten. Das ist keine optionale Maßnahme, sondern Bestandteil einer fachgerechten Bodenplattenkonstruktion.

FAQ

Ist eine kapillarbrechende Schicht bei jedem Neubau Pflicht?

Gesetzlich vorgeschrieben ist sie nicht in jedem Fall, aber nach den anerkannten Regeln der Technik (DIN 18533) ist sie bei erdberührenden Bodenplatten und Kellern Standard. Wer auf sie verzichtet, riskiert Feuchtigkeitsprobleme und hat im Schadensfall möglicherweise schlechte Karten gegenüber dem Bauunternehmer.

Kann ich Recyclingmaterial (Recyclingschotter) verwenden?

Grundsätzlich ja, wenn es die Anforderungen an Körnung und Feinanteil erfüllt. Recyclingschotter aus Betonbruch (RC-Schotter) wird manchmal eingesetzt. Dabei ist jedoch auf die Herkunft und mögliche Schadstoffbelastungen zu achten. Im Zweifelsfall Unbedenklichkeitsnachweis beim Lieferanten anfordern.

Was ist der Unterschied zwischen kapillarbrechender Schicht und Drainage?

Die kapillarbrechende Schicht verhindert den kapillaren Aufstieg von Wasser durch Hohlräume. Eine Drainage leitet aktiv Wasser weg. Beide Maßnahmen ergänzen sich, ersetzen sich aber nicht gegenseitig. Bei normalem Niederschlagswasser reicht oft die kapillarbrechende Schicht. Bei höherem Grundwasserstand oder schlecht durchlässigem Boden ist zusätzlich eine Drainage nötig.

Wie tief muss das Planum für den Einbau der Schicht sein?

Das Planum muss so tief liegen, dass unter der fertigen Bodenplatte genug Platz für die kapillarbrechende Schicht (15–20 cm), die Sauberkeitsschicht (5–10 cm) und die Abdichtung bleibt. Plus die Bodenplattenstärke selbst (meist 20–25 cm). Planst du von unten: Das Planum liegt also mindestens 55–60 cm unter der fertigen Fußbodenoberkante im Keller oder Erdgeschoss.

Kann die Schicht nachträglich eingebaut werden?

Nachträglich ist das bei einer bestehenden Bodenplatte nicht möglich, ohne erhebliche Abrissarbeiten. Bei einem Kellerboden kann man den Bodenaufbau aufnehmen und eine neue kapillarbrechende Schicht einbauen. Das ist aufwändig, aber machbar. Alternativ hilft bei kleineren Feuchtigkeitsproblemen eine nachträgliche Kellerwandabdichtung in Kombination mit einer verbesserten Drainage.
