Durchlauferhitzer mit FI-Schalter: Das musst du beachten

Du willst einen Durchlauferhitzer installieren oder hast gerade Probleme damit, dass der FI-Schalter immer wieder rausfliegt? Dann bist du hier richtig. Das Thema klingt trocken, ist aber alles andere als trivial, denn beim Durchlauferhitzer treffen zwei der gefährlichsten Dinge im Haushalt aufeinander: Strom und Wasser. Was du über den FI-Schalter wissen musst, welcher Typ vorgeschrieben ist und wann du unbedingt einen Fachbetrieb rufen solltest, erfährst du hier.

Warum ist ein FI-Schalter beim Durchlauferhitzer Pflicht?

Der Fehlerstrom-Schutzschalter, kurz FI-Schalter oder RCD (Residual Current Device), ist kein optionaler Luxus. Die Norm VDE 0100-701 schreibt ihn für alle Stromkreise vor, die elektrische Verbraucher in Bade- und Duschräumen versorgen, und das gilt besonders für Durchlauferhitzer. Der Grund ist simpel: Wasser leitet Strom. Selbst kleinste Fehlerströme, die im trockenen Umfeld harmlos wären, können im Nassbereich tödlich enden.

Ein FI-Schalter reagiert, sobald der Strom nicht vollständig über den vorgesehenen Weg zurückfließt. Wenn also auch nur 30 Milliampere über einen ungewollten Weg fließen, etwa durch einen Isolationsfehler im Heizelement oder durch einen Menschen, der das Gehäuse berührt, trennt der FI in Sekundenbruchteilen den Stromkreis. Das ist in vielen Fällen der Unterschied zwischen einem Schrecken und einer Tragödie.

Wichtig zu verstehen: Die 30 mA sind kein willkürlicher Wert – aber auch keine Grenze, unterhalb derer Strom harmlos wäre. Das ist ein weit verbreiteter Irrtum. Die internationale Norm IEC 60479-1 beschreibt die Wirkung von Strom auf den Menschen über Zonen, die von zwei Größen abhängen: der Stromstärke und der Einwirkdauer. Eine feste Stromschwelle, ab der Kammerflimmern einsetzt, gibt es nicht – die Wahrscheinlichkeit steigt mit beidem.

Der Schutz entsteht also nicht dadurch, dass 30 mA ungefährlich wären, sondern dadurch, dass der FI in Sekundenbruchteilen abschaltet und so die Einwirkdauer begrenzt. Auslösen darf er übrigens schon ab der Hälfte seines Bemessungsdifferenzstroms, bei einem 30-mA-FI also irgendwo zwischen 15 und 30 mA.

Welcher FI-Typ ist für den Durchlauferhitzer vorgeschrieben?

Nicht jeder FI-Schalter ist gleich. Es gibt verschiedene Typen, und für Durchlauferhitzer ist die Wahl des richtigen Typs entscheidend.

Typ AC reagiert nur auf sinusförmige Wechselfehlerströme. Für moderne Durchlauferhitzer ist er ungeeignet und darf nach aktuellen Normen für Neuinstallationen nicht mehr verwendet werden.

Typ A ist der im Wohnbereich übliche Typ. Er erkennt sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme.

Typ F erkennt zusätzlich Mischfrequenz-Fehlerströme, wie sie bei Geräten mit einphasigem Frequenzumrichter entstehen können.

Typ B ist die universellste Lösung, aber auch die teuerste. Er erkennt alle Fehlerstrombeiträge bis hin zu glattem Gleichfehlerstrom und wird vor allem bei gewerblichen oder komplexen Anlagen empfohlen.

Welcher Typ zu deinem Gerät gehört, steht in der Installationsanleitung des Herstellers; die Auswahl trifft der Installationsbetrieb.

Wie ist der FI-Schalter für den Durchlauferhitzer verschaltet?

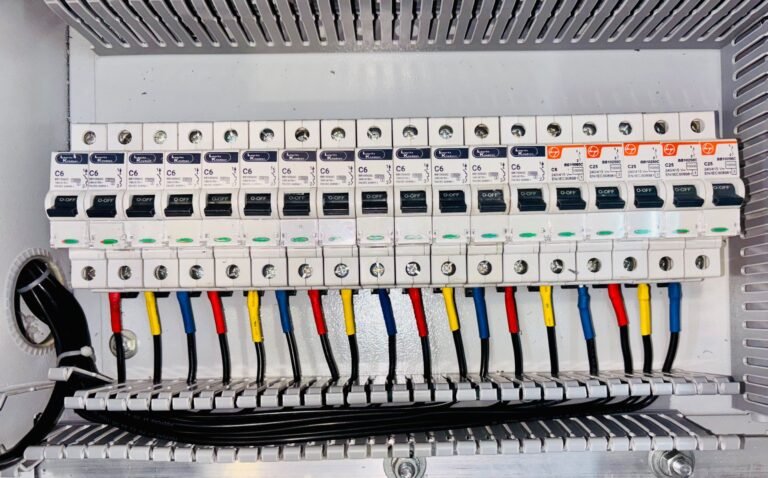

Einen fertigen Schaltplan für alle Fälle gibt es nicht. Die Verschaltung hängt von deiner Unterverteilung und vom Gerät ab, und Planung wie Anschluss sind Sache des Elektrofachbetriebs. Im Grundprinzip sitzt der FI-Schalter in der Unterverteilung vor dem Stromkreis des Durchlauferhitzers, überwacht die aktiven Leiter der Zuleitung und schaltet den Stromkreis bei einem Fehlerstrom ab.

Warum löst der FI-Schalter beim Durchlauferhitzer aus?

Ein FI, der regelmäßig auslöst, ist kein defekter FI. Er tut genau das, wofür er gebaut wurde. Die Frage ist: Woher kommt der Fehlerstrom?

Ableitstrom durch Alterung ist eine häufige Ursache bei älteren Geräten. Jeder Durchlauferhitzer hat einen geringen Ableitstrom, der mit der Zeit durch Verschleiß der Isolation zunimmt. Wenn dieser Wert die 30-mA-Schwelle des FI überschreitet, löst er zuverlässig aus.

Feuchtigkeit im Gerät entsteht entweder durch einen Wasserschaden, einen undichten Anschluss oder durch starke Kondensation. Wasser im Inneren des Geräts verändert die Leitfähigkeit zwischen spannungsführenden Teilen und Gehäuse, was direkt zu Fehlerstrom führt.

Defektes Heizelement ist die ernsteste Ursache. Wenn der Heizdraht innerhalb des Durchlauferhitzers einen Isolationsschaden hat, fließt Strom über das Wasser oder das Gehäuse ab. Das ist genau die Situation, für die der FI-Schalter gedacht ist.

Falsch dimensionierter oder zu empfindlicher FI kann in seltenen Fällen ebenfalls auslösen, nämlich dann, wenn mehrere Verbraucher auf demselben FI-Stromkreis laufen und ihre Ableitströme sich addieren. Das passiert gelegentlich bei nachgerüsteten Anlagen.

Diagnose: Was tun, wenn der FI auslöst?

Wenn dein FI immer wieder rausfliegt, gehe systematisch vor. Wichtig: Die Diagnose am Gerät selbst ist Sache eines Elektrikers. Was du selbst tun kannst:

• Notieren, in welcher Situation der FI ausgelöst hat (sofort beim Einschalten oder erst beim Zapfen von Warmwasser) – ohne ihn dafür immer wieder einzuschalten.
• Andere Verbraucher auf dem Stromkreis abschalten und prüfen, ob der FI trotzdem auslöst.
• Auf sichtbare Schäden am Gerät, an Kabeln oder Anschlüssen achten.
• Notieren, wie alt der Durchlauferhitzer ist (über 10 Jahre? Dann ist ein Austausch wahrscheinlich sinnvoller als eine Reparatur).

Was du auf keinen Fall tun solltest: Den FI überbrücken, festklemmen oder durch eine größere Sicherung ersetzen. Das ist lebensgefährlich.

Wann muss der Durchlauferhitzer getauscht werden?

Es gibt klare Anzeichen, die für einen Austausch sprechen, statt für eine Reparatur:

• Das Gerät ist älter als 10 bis 15 Jahre und der FI löst dauerhaft aus.
• Die Elektrofachkraft misst mit einem Isolationsmessgerät (Megohmmeter) einen zu niedrigen Isolationswiderstand.
• Am Heizelement sind Korrosionsschäden oder Kalkablagerungen sichtbar, die zu Isolationsschäden geführt haben.
• Die Reparaturkosten liegen über 50 Prozent des Neugerätepreises.

Wer darf den Durchlauferhitzer und den FI-Schalter installieren?

Die Rechtsgrundlage dafür ist die Niederspannungsanschlussverordnung: Nach § 13 Abs. 2 NAV dürfen die Arbeiten „außer durch den Netzbetreiber nur durch ein in ein Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen durchgeführt werden“. Das Einbauen oder Nachrüsten eines FI-Schalters fällt genau darunter. Wie die Anlage technisch auszuführen ist, steht daneben in den Normen der Reihe VDE 0100 – die sind zwar kein Gesetz, gelten aber als anerkannte Regeln der Technik. Das ist kein bürokratisches Hindernis, sondern sinnvoller Schutz vor Pfusch an einem potenziell lebensgefährlichen System.

Ein vorhandenes Absperrventil am Zulauf darfst du selbst ohne Gewalt zudrehen. Das Abnehmen des alten Geräts und sämtliche elektrischen Anschlüsse sind dagegen Sache des Fachbetriebs. Wenn du die Elektroinstallation im Bereich des Sicherungskastens verändern willst, gilt dasselbe.

FI-Schalter nachrüsten: Alten Durchlauferhitzer absichern

Du hast einen älteren Durchlauferhitzer, der noch ohne FI läuft? Das ist leider in vielen Altbauten Realität. Nachrüsten ist möglich – und spätestens dann Thema, wenn die Anlage geändert oder erweitert wird: Dann ist die jeweils aktuelle Fassung der VDE 0100-701 anzuwenden. Für unveränderte Altanlagen gilt dagegen in der Regel Bestandsschutz. Ob in deinem Fall eine Nachrüstpflicht besteht, sollte dir ein Elektrofachbetrieb konkret beurteilen – unabhängig davon ist ein FI hier eine der sinnvollsten Investitionen überhaupt.

Ein Elektrofachbetrieb baut den FI-Schalter in die Unterverteilung oder direkt vor das Gerät ein. Bei älteren Anlagen kann das bedeuten, dass der Sicherungskasten erweitert werden muss, weil schlicht kein Platz für den neuen Schalter vorhanden ist. Das ist kein Aufwand, den man scheuen sollte, denn ein ungesicherter Durchlauferhitzer ist ein echtes Risiko.

Wenn du das Thema Wasserinstallation rund um den Durchlauferhitzer optimieren willst, schau dir auch unseren Artikel zu Wasserleitung 16mm vs. 20mm an, dort erfährst du, welche Rohrquerschnitte für welche Druckentnahme sinnvoll sind.

Kosten: FI nachrüsten vs. Komplette Neuinstallation

Was kostet das Nachrüsten? Pauschal ist das schwer zu sagen, weil jede Anlage anders ist. Als grobe Orientierung:

• FI-Schalter nachrüsten (wenn Platz in der Unterverteilung vorhanden): 80 bis 200 Euro Materialkosten, plus 1 bis 2 Stunden Handwerkerzeit. Gesamtkosten ca. 200 bis 400 Euro.
• Unterverteilung erweitern (wenn kein Platz vorhanden): 300 bis 600 Euro je nach Aufwand.
• Komplette Neuinstallation inkl. neuem Durchlauferhitzer: 500 bis 1.200 Euro, abhängig vom Gerät und Leitungsaufwand.

Diese Zahlen sind Richtwerte. Hol dir immer mindestens zwei Angebote von Fachbetrieben und lass dir die Arbeit nach abgeschlossener Installation abnehmen.

Praxistipps: Das solltest du beim Thema FI und Durchlauferhitzer beachten

• FI regelmäßig testen: Drück alle 6 Monate die Testtaste am FI-Schalter. Er muss sofort abschalten. Wenn er das nicht tut, ist er defekt.
• Keine Sicherungen überbrücken: Wenn eine Sicherung rausfliegt, ist das kein Fehler der Sicherung, sondern ein Signal der Anlage.
• Typ klären lassen: Welcher FI-Typ zum Gerät passt, steht in der Installationsanleitung des Herstellers. Die Auswahl übernimmt der Elektrofachbetrieb.
• Protokoll führen: Wenn der FI wiederholt und unregelmäßig auslöst, notiere Datum und Uhrzeit. Das hilft dem Elektriker bei der Fehlersuche.
• Wasserhärte im Blick behalten: Starker Kalk beschleunigt den Verschleiß von Heizelementen und damit die Entstehung von Isolationsfehlern – ein Grund mehr, das Gerät bei Bedarf vom Fachbetrieb warten zu lassen.

Fazit

Ein FI-Schalter beim Durchlauferhitzer ist keine Kann-Bestimmung, sondern eine klare Norm-Anforderung und eine Frage des gesunden Menschenverstands. Strom und Wasser vertragen sich nicht, und der FI-Schalter ist eine zusätzliche Schutzstufe, die bei einem Isolationsfehler im Bad den Stromkreis abschaltet.

Wenn dein FI regelmäßig auslöst, nimm das ernst. Hol dir einen Elektrofachbetrieb, lass das Gerät und die Installation prüfen und scheue nicht vor einem Austausch zurück, wenn der Durchlauferhitzer in die Jahre gekommen ist. Die Kosten sind überschaubar, das Risiko bei Nichtstun nicht. Für alles rund um den FI-Schalter gilt: 30 mA Auslösestrom, FI-Typ nach Herstellerangabe, nur Fachbetrieb für Installation und Nachrüstung.

FAQ

Muss ein Durchlauferhitzer immer einen eigenen FI-Schalter haben?

Nicht zwingend einen eigenen. In Räumen mit Badewanne oder Dusche muss der Stromkreis bei neuen oder geänderten Anlagen aber nach VDE 0100-701 durch einen FI-Schalter geschützt sein. In der Praxis empfiehlt sich ein eigener FI-Stromkreis für den Durchlauferhitzer, um gegenseitige Beeinflussung durch andere Verbraucher zu vermeiden und die Fehlersuche zu erleichtern.

Kann ich einen FI-Schalter selbst einbauen?

Nein. In Deutschland ist der Einbau von Schutzeinrichtungen in die Hausinstallation zugelassenen Elektrofachbetrieben vorbehalten. Ein selbst eingebauter FI verstößt gegen diese Vorgabe und kann im Schadensfall Haftungs- und Versicherungsfragen aufwerfen.

Was ist der Unterschied zwischen FI-Schalter und Leitungsschutzschalter (Sicherung)?

Eine normale Sicherung schützt vor Überlastung und Kurzschluss im Leitungsnetz. Sie spricht erst bei viel höheren Strömen an. Der FI-Schalter schützt vor Fehlerströmen, die über ungewollte Wege fließen, er dient also dem Personenschutz. Beide Schutzebenen sind nötig und ergänzen sich.

Kann ein Durchlauferhitzer ohne FI-Schalter betrieben werden?

Bei neuen oder geänderten Anlagen in Räumen mit Badewanne oder Dusche verlangt die VDE 0100-701 einen FI-Schalter. Unveränderte Altanlagen haben in der Regel Bestandsschutz, sicherer ist der Betrieb mit FI aber in jedem Fall. Ob bei dir nachgerüstet werden muss, beurteilt ein Elektrofachbetrieb.

Welcher Auslösestrom ist für Durchlauferhitzer vorgeschrieben?

Nach VDE 0100-701 ist ein maximaler Auslösestrom von 30 mA vorgeschrieben. Geräte mit 10 mA sind zwar verfügbar, werden in der Praxis aber kaum eingesetzt. 30 mA ist der Norm-Standard für den Personenschutz im Nassbereich.
